   Zanotti Transblock. Взгляд на рефрижераторы и коды ошибок при ремонте Zanotti.

   Компания «ZANOTTI S.p.A.» была основана в 1962 году и начинала свою деятельность в области складского хранения пищевой продукции. «ZANOTTI S.p.A.» выпускает продукцию для обслуживания полной холодильной цепочки пищевой промышленности: от сбора сырья до распределения в супермаркеты и рестораны. Также компания проектирует и производит крупные холодильные системы для хранения фруктов, овощей, мяса, рыбы, молока, йогурта, мороженного и колбасных изделий и т.д.
   В девяностые годы «ZANOTTI S.p.A.» открывает линию производства и ремонта автомобильных холодильно-отопительных рефрижераторов. Подразделения назвали «Zanotti Transblock Italia S.r.l» (сайт http://www.zti.it/).
   На сегодняшний день холодильно-отопительные установки «Zanotti Transblock» представлены на рынке в виде серий:
   - SFZ (FZ): FZ007 (FZ 007), FZ008 (FZ 008), FZ009 (FZ 009), FZ114 (FZ 114), FZ213 (FZ 213), FZ214 (FZ 214), FZ218 (FZ 218), FZ219 (FZ 219), FZ228 (FZ 228), FZ229 (FZ 229), FZ238 (FZ 238), FZ248 (FZ 248), FZ248/2 (FZ 248/2), FZ258 (FZ 258), FZ328 (FZ 328), FZ338 (FZ 338), FZ348 (FZ 348);
   - Zer00 (Зеро): Z20S (Z 20s), Z25S (Z 25s), Z30S (Z 30s), Z35S (Z 35s), Z38S (Z 38s), Z200S-F (Z 200s), Z250S-F (Z 250s), Z350S-F (Z 350s), Z380S-F (Z 380s);
   - Un00 (Уно): Un0-80 (Uno-80), Un0-100 (Uno-100).

   Этого разнообразия рефрижераторов вполне достаточно для автомобилей с грузоподъемностью от полутонны до 10-ти тонн.
   Если говорить о качестве рефов Zanotti и частоте ремонта, то обязательно надо начинать со слов "итальянское качество". С одной стороны, Италия далеко не новичок в холодильной индустрии и в производстве электрооборудования (гибкие шланги - фреонопроводы, контроллеры упраления, вентиляторы постоянного тока, компрессоры), а с другой стороны - итальянская "импульсивность" идей (мое мнение, что с начала производства Занотти Трансблок не могут определиться с принципом реализации функции "тепла" в холодильных рефах: или два запирующих клапана, или один трехходовой клапан). В итоге Занотти FZ, SFZ, Zer00 (Зеро), Un00 (Уно) очень достойные конкуренты маститым соперникам (Thermoking и Carrier Transicold) с одним ньюансом: автомобильные рефрижераторы рассчитаны для средиземноморского региона (теплый климат и низкий уровень влажности). Там они отлично справляются с жарой в +25-300С, а у нас при высоком уровене влажности и такой температуре есть проблемы.
   Как смотреть коды поломок при ремонте Zanotti на сериях SFZ, FZ и Zer00? Ниже приведено краткое описание пульта управления и поломок, возможных для индикации.

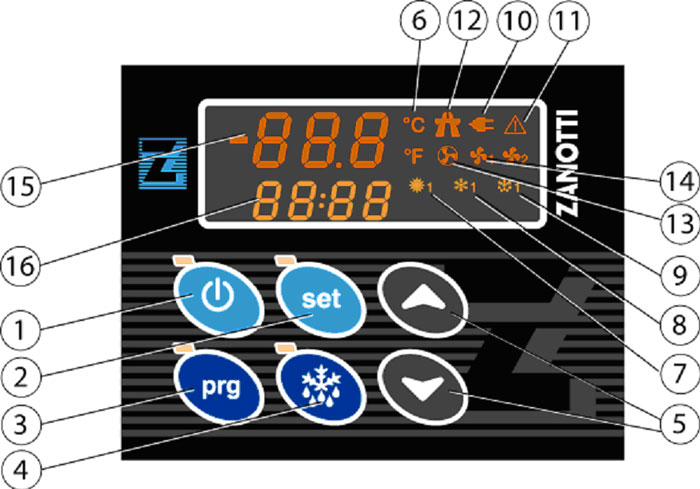

Пульт управления Zanotti на сериях SFZ и Zer0

   1. ON/OFF: кнопка включения/выключения рефрижератора (нажать и удерживать 3 сек). Красный индикатор на кнопке горит, когда установка включена.
   2. SET: кнопка установки заданной температуры. Индикатор горит в режиме изменения температуры.
   3. PRG: кнопка доступа в режим программирования (нажать и удерживать 5 сек). Индикатор горит в режиме программирования.
   4. ОТТАИВАНИЕ: кнопка ручного включения режима оттаивания; нажать и удерживать 5 сек для начала цикла оттаивания.
   5. ВВЕРХ/ВНИЗ кнопки изменения параметров и заданной температуры.
   6. ИНДИКАТОР 0C или 0F: отображает единицы измерения: градусы Цельсия или Фаренгейта.
   7. РЕЖИМ ОБОГРЕВА: горит при работе рефрижератора на обогрев (увеличение температуры).
   8. РЕЖИМ ОХЛАЖДЕНИЯ: горит при работе рефрижератора на охлаждение (понижение температуры).
   9. ИНДИКАТОР ОТТАИВАНИЯ: горит при активном цикле оттаивания.
   10. СТОЯНОЧНЫЙ РЕЖИМ: показывает, что реф работает в стояночном режиме (от электрической сети).
   11. ОШИБКА: загорается всегда при наличии неисправности и необходимости ремонта.
   12. ДОРОЖНЫЙ РЕЖИМ: показывает, что рефрижератор работает в дорожном режиме (при включенном двигателе автомобиля).
   13. ИНДИКАТОР ВЕНТИЛЯТОРА КОНДЕНСАТОРА: горит при работе вентилятора конденсаторного блока (снаружи фургона).
   14. ИНДИКАТОР ВЕНТИЛЯТОРА ИСПАРИТЕЛЯ: горит при работе вентилятора испарительного блока (внутри фургона).
   15. ЭКРАН: отображает текущую температуру фургона.
   16. ЭКРАН: отображает наименование ошибок или заданную температуру.

   Каждая ошибка в работе сопровождается звуковым сигналом, также на экране загорается индикатор «ОШИБКА» и отображается код неисправности. Звуковое сопровождение прекращается нажатием любой кнопки.
   Как правило, код ошибки отображается пока неисправность активна. В случае появления ошибки с автоматическим перезапуском работы холодильного оборудования код ошибки пропадает (отображается значение заданной температуры), но будет записан в истории неисправностей.
   Пульт управления «Zanotti» позволяет сохранять последние 10 ошибок и их продолжительность. В случае наличия каких-либо неисправностей в истории будет мигать индикатор «ОШИБКА».
   Для просмотра неисправностей в истории нажмите и удерживайте несколько секунд кнопку «ВВЕРХ». Верхний экран отобразит код ошибки, а нижний – количество появления неисправности. Нажимая далее кнопку «ВВЕРХ» можно просматривать следующие коды ошибок (в порядке от новых к старым). Для просмотра продолжительности неисправности нажмите кнопку «SET». В случае отсутствия ошибок в журнале истории на экране отобразится
Отображение Ошибка Описание ошибки

Низкое давление Результат размыкания датчика низкого давления, сопровождается отображением индикатора «ОШИБКА» и (PrL).
При восстановлении допустимого давления рефрижератор автоматически перезапускается.
При систематическом повторении неисправности отобразится (PMI), работа рефа Zanotti прекратится. Необходим ремонт специалистом.

Высокое давление Результат размыкания датчика высокого давления, сопровождается отображением индикатора «ОШИБКА» и (Prh).
При восстановлении допустимого давления холодильная установка автоматически перезапускается.
При систематическом повторении неисправности отобразится (PMS), работа рефрижератора прекратится. Необходим ремонт специалистом.

Срабатывание электрической защиты двигателя (только при наличии стояночного блока) Результат размыкания электрозащиты двигателя, сопровождается отображением индикатора «ОШИБКА» и (F1t).
При систематическом повторении неисправности отобразится (Ftb), работа рефрижератора Zanotti прекратится. Обратитесь за диагностикой и ремонтом.
Неисправен датчик температуры На экране отображается (E01) и горит индикатор «ОШИБКА»

Некорректное напряжение бортовой сети Сообщение (PAb) сигнализирует о понижении рабочего напряжения ниже номинального. В случае повышения рабочего напряжения выше номинального экран отобразит (Ab) и холодильная установка Zanotti отключится.
При восстановлении напряжения в диапазоне номинального работа рефрижераторной установки автоматически возобновляется.
Двойное питание (только при наличии стояночного блока) Результат одновременного питания холодильно-отопительной установки и от электрической сети (стояночный режим) и от бортовой сети автомобиля (дорожный режим). Работа рефрижератора прекращается и на экране отображается и мигает (ALM).

Необходимо сервисное обслуживание При достижении определенной продолжительности наработки, установленной заводом-изготовителем, на экране отображается (SEE) при необходимости обслуживания стояночного блока или (SEr) при необходимости обслуживания прямого привода. Код неисправности переменно мигает с температурой фургона.
Отображение неисправности можно временно удалить нажатием любой кнопки. При выполнении сервисных работ по обслуживанию и ремонту Zanotti указанный код поломки удаляется до следующего интервала обслуживания.
Нет связи с блоком управления Указанный код поломки отображается при отсутствии связи с боком управления. Работа с пультом управления невозможна. Необходим незамедлительный ремонт холодильного оборудования Zanotti.

Блокирование пульта управления Сообщение (PoF) предупреждает о включенной блокировке пульта управления (кнопки «ВВЕРХ» и «ВНИЗ» одновременно нажать и удерживать 5 сек)
Указанное сообщение появляется при:
- попытке изменения заданных градусов;
- доступа в режим программирования;
- выключения холодильной установки Zanotti.
Для отключения блокировки пульта кнопки «ВВЕРХ» и «ВНИЗ» одновременно нажать и удерживать 5 сек пока не отобразится сообщение (Pon). Ремонт не требуется.
Сброс Сообщение отображается в течение трех секунд при первом нажатии кнопки и появлении поломки рефрижератора Zanotti.

   Рекомендую при появлении любой неисправности, даже если она потом пропала и не напоминает о себе, обратиться к нам на сервис и ремонт рефрижераторов Zanotti. Лучше доверить ремонт и осмотр профессионалам.
   Дополнительно прилагаю сервисную книгу и руководство по эксплуатации для Zanotti серий Zero и SFZ (нажмите на ссылку, чтобы сохранить для просмотра. Объем файла - 5,23 Мб).
